Çalışma Aralığı

Kendi kendine çalışan basınç kontrol vanası, hat basıncını ayarlanmış bir ayar noktasında sabitlemek için kullanılan pratik bir çözümdür. Ayarlanabilir basınç aralığı 0,2–6 bar olup DN15 ile DN100 arasında boyut seçeneklerine sahiptir. Nominal basınç PN16 veya PN25, maksimum çalışma sıcaklığı ise 350°C’dir. DIN standartlarına göre üretilen Type 10 vanası, özellikle buhar hatlarında kullanım için uygundur.

Fonksiyon

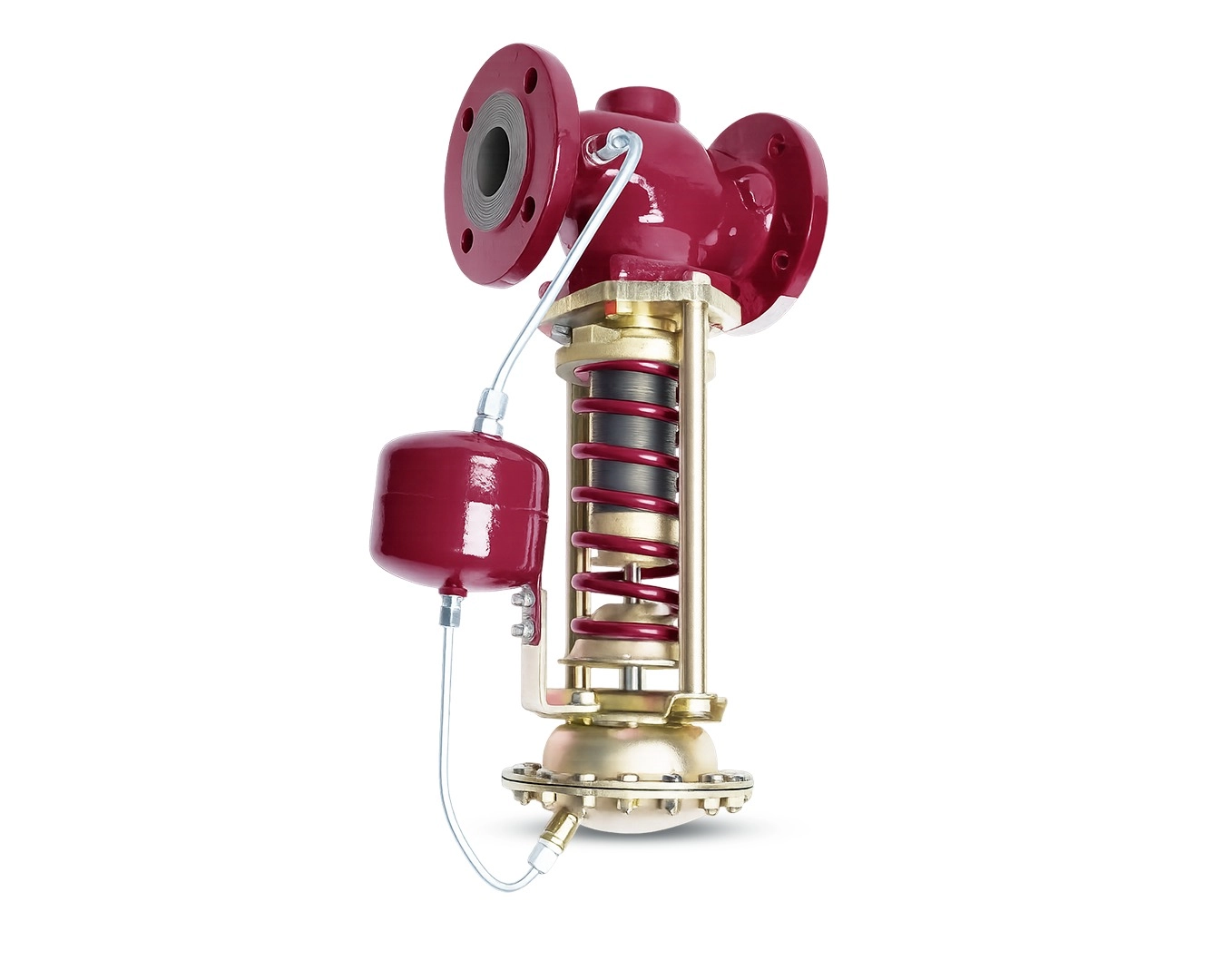

Type 10 buhar basınç düşürücü vana, çıkış basıncını kontrol ederek otomatik şekilde belirlenen ayar noktasında sabit tutar. Vana normalde açıktır; çıkış basıncı yükseldikçe kademeli olarak kapanır. Doğru buhar akış yönü gövde üzerindeki ok ile belirtilmiştir. Çıkış basıncı, dengeleme kabı ve bağlantı borusu üzerinden aktüatöre iletilerek diyafram yüzeyinde kuvvet oluşturur. Bu kuvvet çubuk aracılığıyla tapaya aktarılır ve tapa–yuva aralığı ayarlanarak basınç set değerinde dengelenir. Ayrıca vana, giriş ve çıkış basıncını dengeleyen bir akordeon (körük) parçasına sahiptir; bu parça aynı zamanda mekanik salmastra görevi görür. Sistem kendi kendine çalışır ve harici bir enerji veya ek kuvvet gerektirmez.

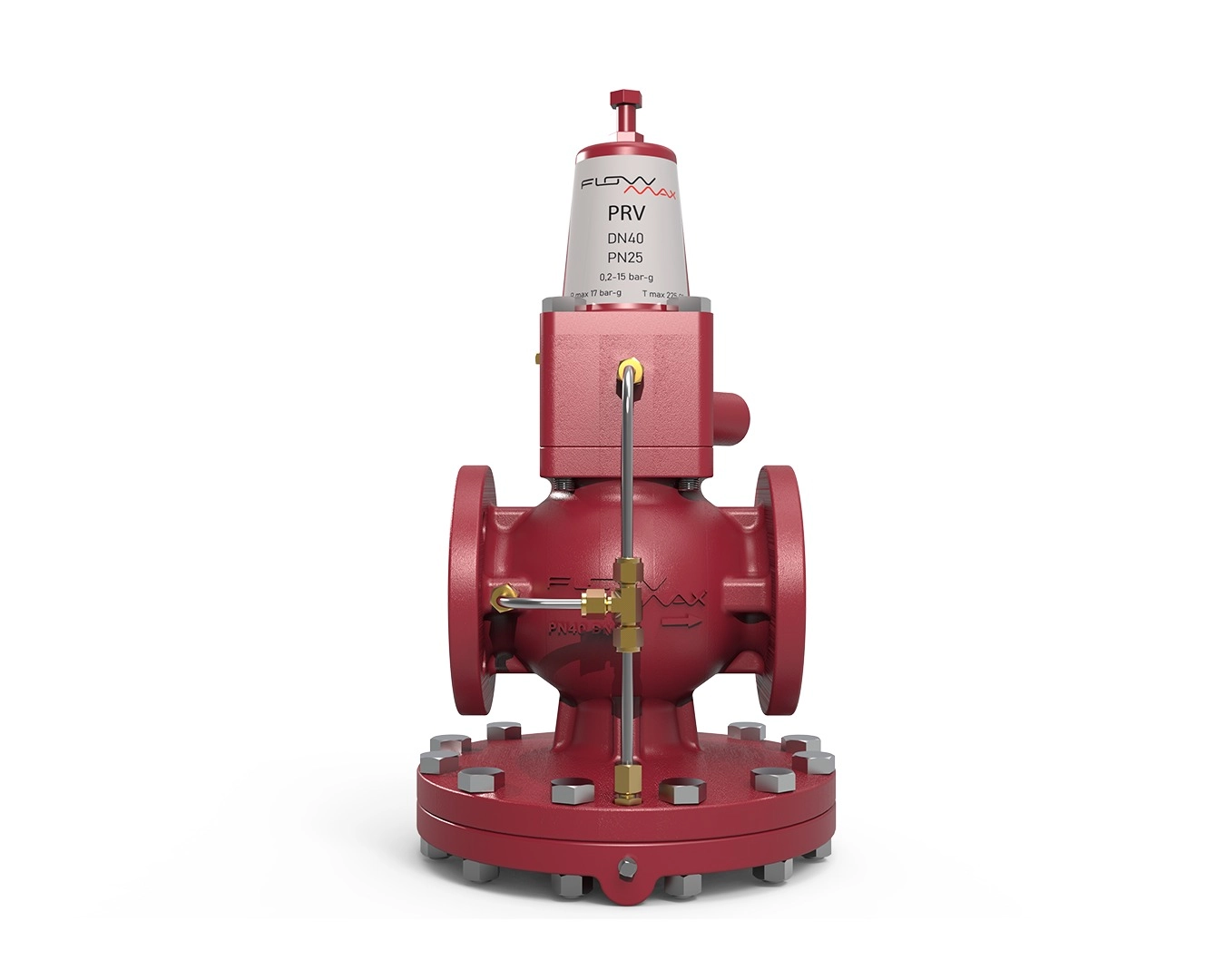

Pilot Tesirli Basınç Düşürücü

Pilot tesirli basınç düşürücü, hat üzerindeki yüksek giriş basıncını istenen sabit çıkış basıncına indirerek prosesin güvenli ve stabil çalışmasını sağlar. Pilot devre, çıkış basıncını sürekli algılar ve ana valfi (diyafram/piston mekanizmasını) kumanda ederek debi ve giriş basıncı değişimlerinde bile çıkış basıncını kararlı tutar. Bu yapı sayesinde klasik (direkt etkili) regülatörlere göre daha yüksek hassasiyet, daha iyi stabilite ve yüksek debilerde daha düşük basınç kaybı elde edilir.

Öne Çıkan Özellikler

• Yüksek hassasiyetli regülasyon: Debi dalgalanmalarında çıkış basıncını dengede tutar.

• Pilot kontrollü stabil çalışma: Basınç kontrolünde daha düşük sapma ve daha az “avlanma (hunting)” eğilimi sağlar.

• Yüksek kapasite – düşük basınç kaybı: Geniş akış kesiti ile büyük debilerde verimli performans sunar.

• Ayarlanabilir çıkış basıncı: Pilot üzerindeki ayar mekanizması ile set değeri kolayca ayarlanır.

• Hızlı tepki: Ani tüketim artış/azalışlarında çıkış basıncını hızlı şekilde toparlar.

• Servis dostu tasarım: Pilot grubu ve ana gövde bileşenleri bakım için kolay erişilebilir yapıdadır.

• Opsiyonel ekipman uyumluluğu: Pilot hattı filtresi, manometre bağlantısı, iğne vana/orifis gibi opsiyonlarla uygulamaya göre yapılandırılabilir.
